Применение кабеля СИП-4 2х25

Самонесущий изолированный провод СИП-4 2х25 предназначен для воздушных линий электропередачи на номинальное напряжение до 20000 Вольт и 35000 Вольт номинальной частотой 50 Герц в атмосфере воздуха 2 и 3 по ГОСТ 15150-69. Провод может применяться в холодных и умеренных климатических зонах, в т.ч. на побережьях морей и соленых озер, а также в зонах с засоленными песками и промышленных районах.

Состав провода

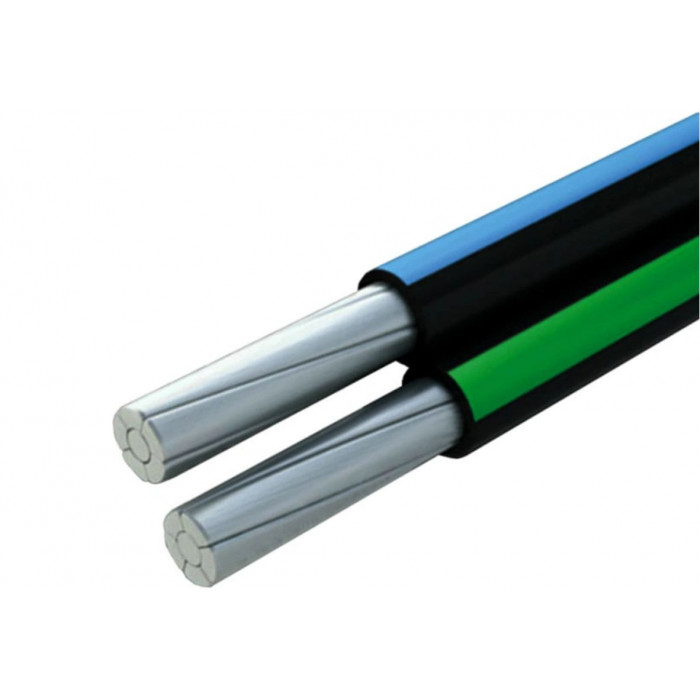

Кабель СИП-4 2х25 изготавливается из уплотненной алюминиевой проволоки с шагом ее скрутки до 45 см. В проводе 2-4 токопроводящие жилы. СИП-4 производят в сечениях 16-95 мм2. В кабеле сечения до 25 мм2 используется правосторонняя скрутка, для больших размеров – левосторонняя. Провода разных сечений рассчитаны на ток от 95 до 250 А при нормальных условиях эксплуатации.

 Технические характеристики

-Температура окружающей среды при эксплуатации кабеля: от -50°С до +50°С;
-Относительная влажность воздуха (при температуре до +35°С): 98%;
-Минимальная температура прокладки кабеля без предварительного подогрева: -20°С;
-Предельная длительно допустимая рабочая температура жил: 70°С;
-Предельно допустимая температура нагрева жил кабелей в аварийном режиме (или режиме перегрузки): 80°С;
-Максимальная температура нагрева жил при коротком замыкании: 135°С;
-Минимально допустимый радиус изгиба при прокладке: 7,5 диам. кабеля;
-Срок службы - 30 лет.

  Условия эксплуатации и монтажа СИП-4 2х25:

- Вид климатического исполнения проводов B, категории размещения 1, 2 и 3 по ГОСТ 15150-69;
- Провода СИП 4 2х25 стойки к изгибу при температуре: до -40°С;
- Прокладка и монтаж проводов СИП 4 2х25 должны проводиться при температуре окружающей среды: не ниже - 20°С;
- Допустимые усилия в нулевой несущей жиле при тяжении и в эксплуатации не должны превышать: 45 Н/мм2;
- Провода СИП 4 2х25 после выдержки в воде при температуре (20+10) °С в течение не менее 10 мин должны выдерживать на строительной длине испытание переменным напряжением частотой 50 Гц в течение не менее 5 мин:
• самонесущие изолированные сшитым полиэтиленом - 4 кВ;
• самонесущие изолированные термопластичным полиэтиленом и композицией полиэтилена не распространяющей горение – 2,5 кВ;
- Эксплуатация проводов СИП 4 2х25 при температуре от - 60°C до + 50°C.
